快速卷帘门

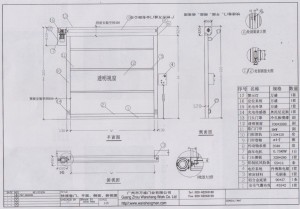

一，侧挂型高速卷门结构配置图

二，安装门轨、固定门头

1、门框和门洞对齐导轨固定垂直，门框和门洞两边距离相等；

2、门头水平与墙体固定牢固，空心墙需要将墙体穿透连接；

3、电机与门头连接牢固，连接时注意4跟螺丝与减震胶垫用力平均；

4、电控箱离地面1.2米固定.

三，电机和电控箱接线说明

将电机马达电源线连接到电控箱接线端子，对照接线码进行连接固定（V1、U1、W1、12、0）

四，编码器与电控箱接线说明

先将法兰与门头侧板轴孔居中固定，将编码定位器与法兰固定，磁头螺丝需对准编码器中心点。

将编码定位器连接线水晶头插入电箱变频器顶部预留端口

注意：磁头螺丝与法兰水平或磁头螺丝凹进2mm左右防止接触摩擦，将编码定位器螺丝固定，编码定位器小圈对磁头。

五，侧挂型超大门编码器与电箱接线说明

先将法兰与门头侧板轴孔居中固定，将编码定位器与法兰固定，磁头螺丝需对准编码器中心点。G与X7定位时短接，上升/下降定位完成后拆除连接线，G与X7定位时调整电控箱面板转换开关，可设全开或半开门功能。

将编码定位器连接线水晶头插入电箱变频器顶部预留端口

注意：磁头螺丝与法兰水平或磁头螺丝凹进2mm左右防止接触摩擦，将编码定位器螺丝固定，编码定位器小圈对磁头。

六，机械行程与电控箱接线说明

调整行程内触电定位，确认门体上升开门高度/门体下降关门高度；

将电机马达电源线连接到电控箱接线端子，对照接线码进行连接固定（V1、U1、W1、12、0）；

将行程线与电箱接线端子对号码连接X4、X5、G。
